Conexión eléctrica

Conexión total: 230V / 50Hz / 1 fase

4.2 Datos de la máquina

Altura de centros: 90 mm

Diámetro máximo de volteo: 180 mm

Volteo sobre carro transversal: 110 mm

Distancia entre centros: 300 mm

Rango de velocidad del husillo (variable):

50 – 1.250 rpm

100 – 2.500 rpm

Brida del husillo: (ver asiento del husillo en pág. 14)

Cono del husillo: MK 3

Paso libre en plato de 3 mordazas: 22 mm

Recorrido del carro superior: 55 mm

Recorrido del carro transversal: 75 mm

Cono del contrapunto: MK 2

Recorrido del manguito del contrapunto: 65 mm

Avance longitudinal: 0.05 – 0.1 mm/rev

Paso métrico:

0.5 | 0.7 | 0.75 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2.5 | 3

Paso en pulgadas:

10 | 11 | 14 | 19 | 20 | 22 | 40 | 44

Altura máxima de herramienta en

portaherramientas: 14.5 mm

Diferencia de altura (base portaherramientas

al centro del plato): 10 mm

4.3 Dimensiones

Alto / Largo / Ancho: (ver dimensiones en pág. 9)

Peso total: 45 kg

4.4 Material de operación

Aceite para máquinas (ej: Mobil, Fina, etc.)

Se recomienda aceite libre de ácido, manchas y resinas

4.5 Condiciones ambientales

Temperatura: 5 – 35 °C

Humedad: 25 – 80 %

Ver ficha técnica

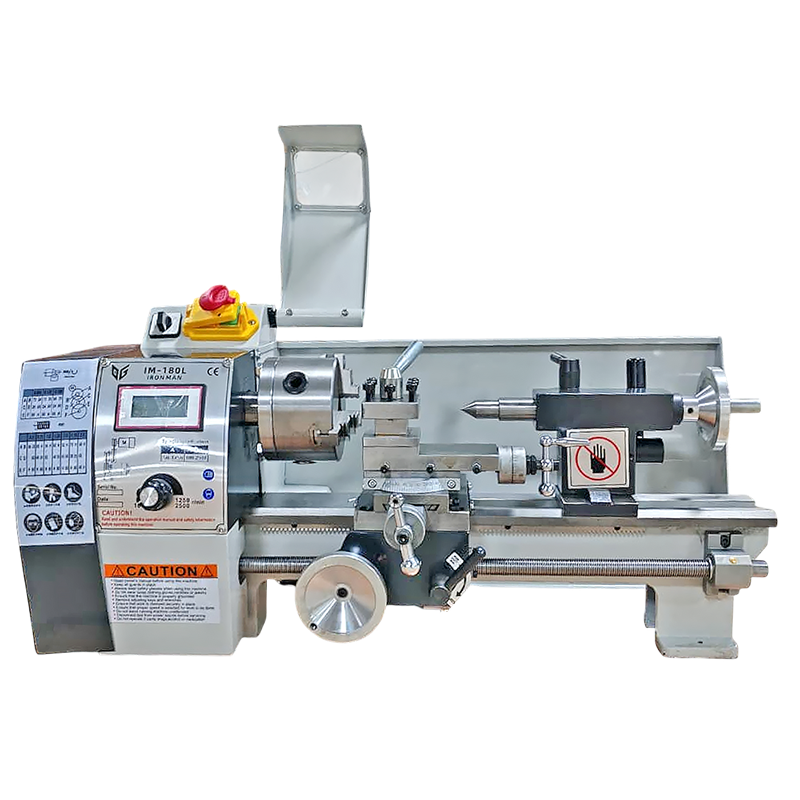

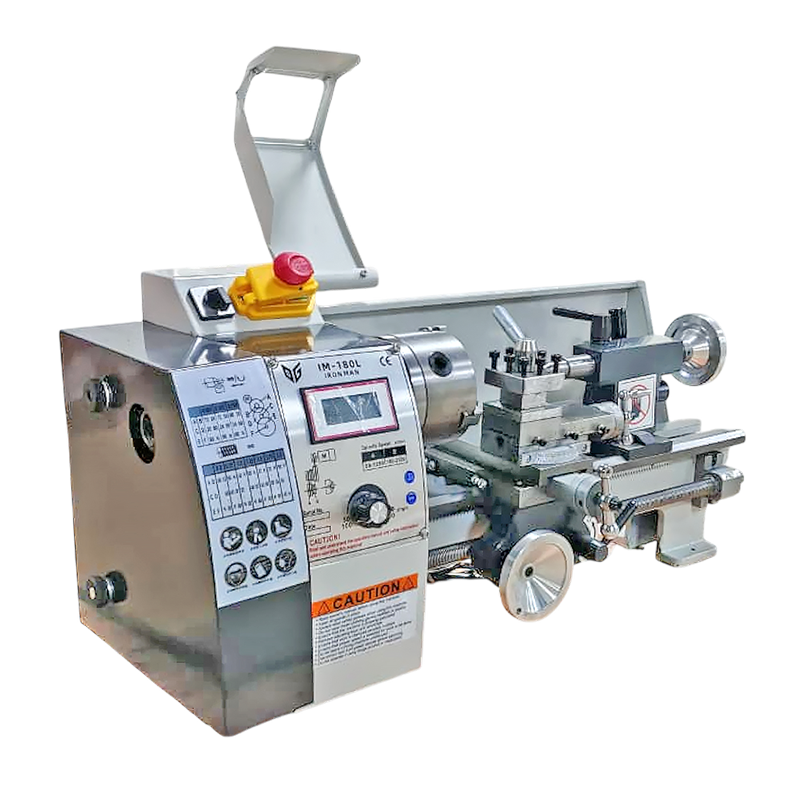

1673D TORNO HORIZONTAL

PEQUEÑO IM-180L
